产品介绍

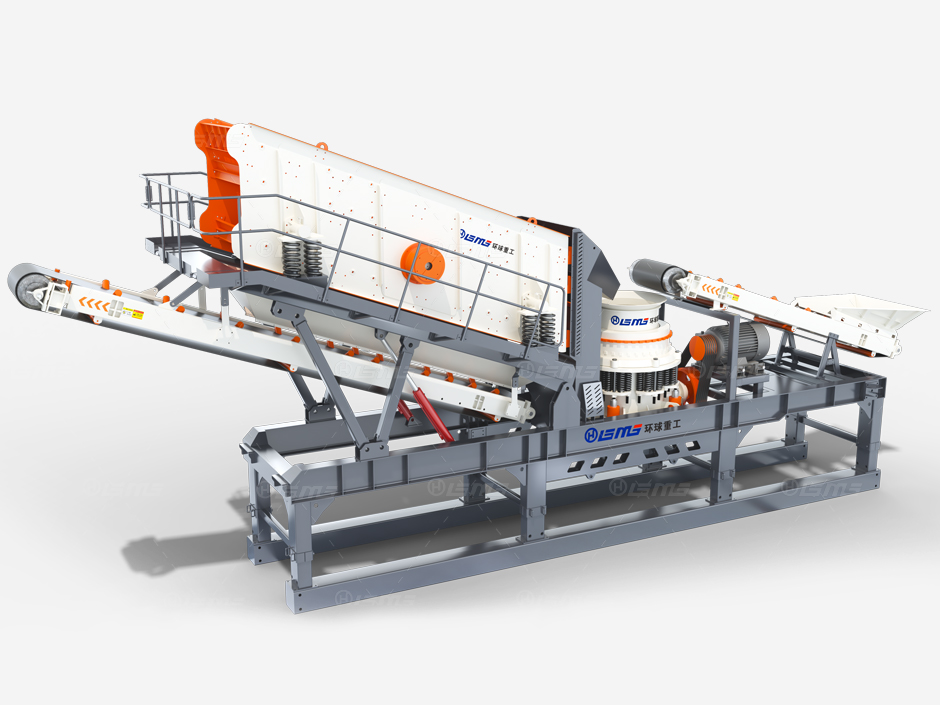

框架式复合圆锥破碎机是一种集破碎、筛分功能于一体的高效矿山设备，其核心设计融合了传统圆锥破与复合式结构的双重优势。

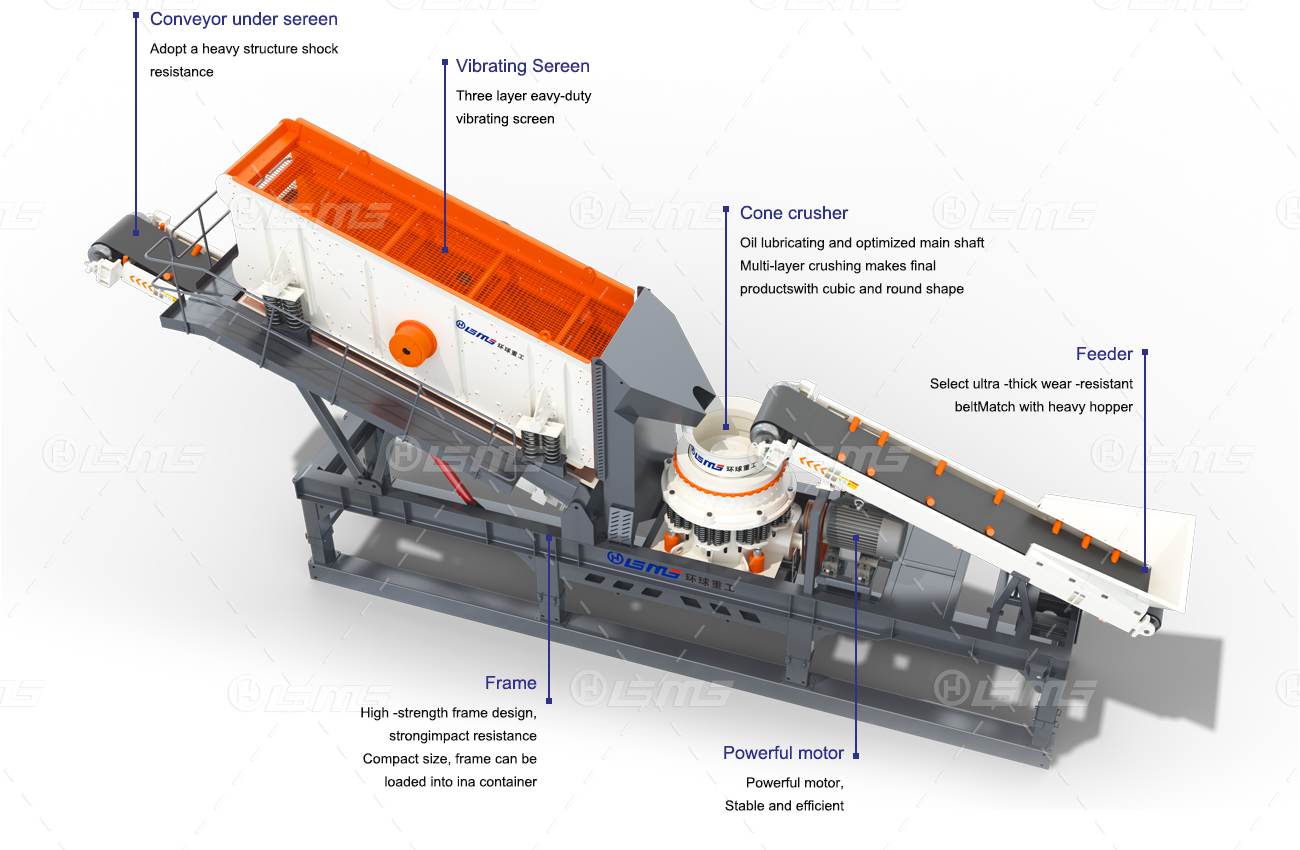

框架式复合圆锥破碎机的核心结构由三大模块协同构成：框架式主机架采用高强度铸钢一体成型，内部镶嵌可更换的锰钢衬板，通过锌合金浇注工艺确保衬板与机体的刚性结合，这种设计能有效抵御破碎过程中的冲击载荷；

复合破碎腔由上部预碎区与下部细碎区组成，动锥采用陡锥面设计（倾角20°-30°）实现初级破碎，底部缓锥面（倾角10°-15°）则通过层压作用完成粒度整形，形成多段破碎的复合效应；

液压调节系统集成于主轴底部，采用双作用液压缸实现排矿口动态调节（范围10-50mm），配合过载保护装置可自动释放铁块等不可破碎物，同时液压锁紧装置简化了衬板更换流程。这三者协同工作，使设备在保持高破碎效率的同时，显著延长了易损件寿命。

产品性能

工作原理

物料经由振动给料机通过输送皮带运输到复合式圆锥破碎机内进行破碎，破碎出的物料经由出料皮带运输到三层振动筛上，进行物料的筛分，复合调节的石子经由出料皮带输送出去，不符合要求的石子经由返料口重新投喂到复合圆锥破碎机里面进行再次破碎，直至破碎的所有石料都复合要求。

技术参数

暂无数据展示
